一、適用范圍

1）粘結型鋼加大截面加固法：適用于原結構梁截面不足，需要大幅度提高截面承載力，而由于條件限制無法采用混凝土加大梁截面的傳統方法施工，通過粘結與錨結將型鋼梁與原混凝土構件連接成整體，通過加大構件截面，大幅度提高其承載力和剛度；

2）粘結型鋼改變傳力途徑加固法：適用于原結構樓面荷載大幅度提高或增加較大局部荷載，通過在板底粘型鋼改變傳力途徑或減小跨度提高樓板承載力；

3）設計依據

《建筑結構荷載規范》(GB5009-2012)

《建筑結構可靠度設計統一標準》（GBJ50068-2001)

《混凝土結構設計規范》（GB50010-2010）

《混凝土結構加固設計規范》（GB 50367-2013）

《混凝土結構后錨固技術規程》（JGJ 145-2013）

《建筑結構加固工程施工質量驗收規范》（GB50550-2010）

二、粘接型鋼加固應用范例

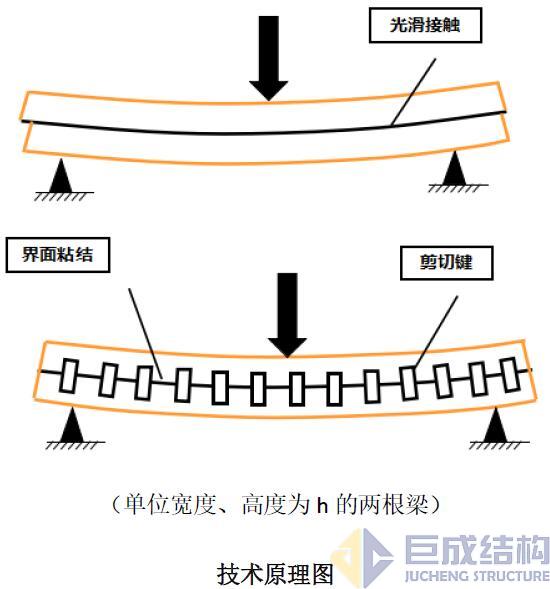

三、原理簡介：

     思路起源為鐵摩辛柯梁，通過界面粘結、剪切鍵或植筋實現加固型鋼與與被加固結構連成整體聯合工作，符合加固理論。



四、施工工藝

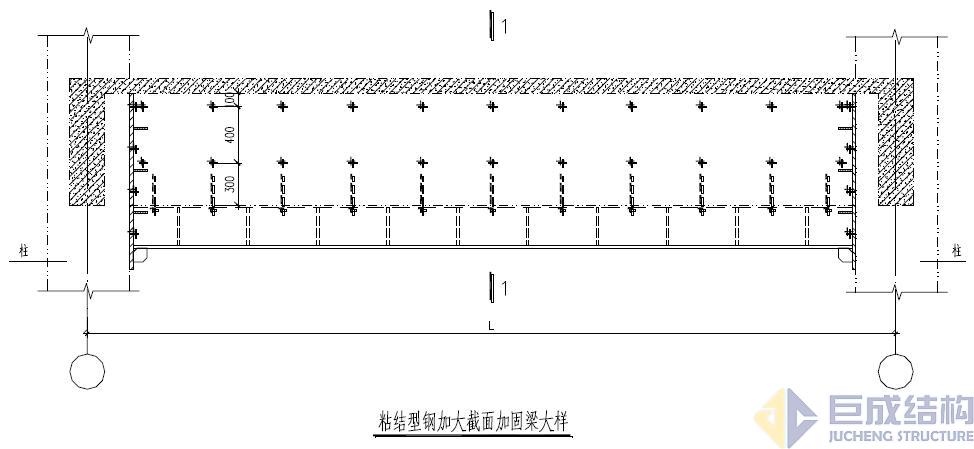

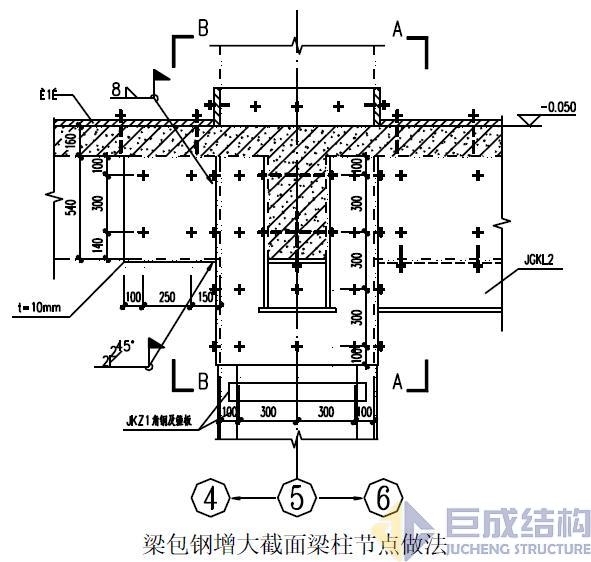

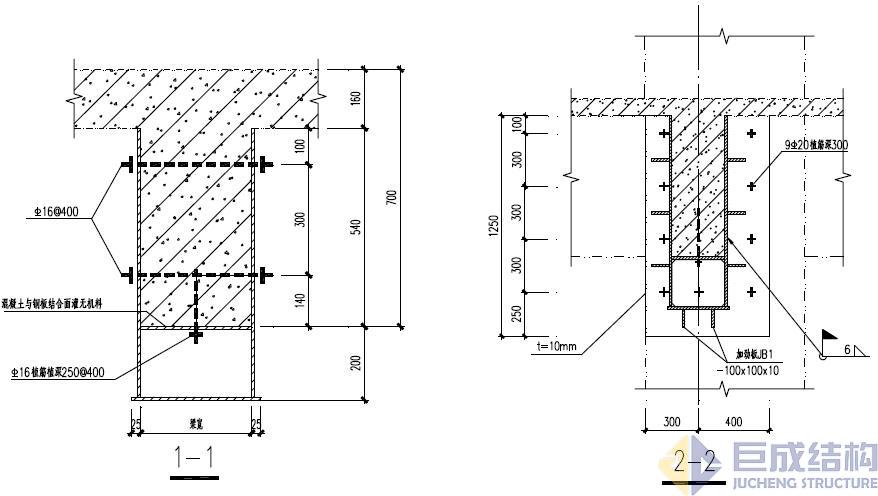

1、粘接型鋼加大截面

   1）鑿除原結構表面粉刷層，并將表面清理干凈；

   2）在結構構件植筋位置處及鋼板預鉆孔；

   3）將處理好的鋼板按圖紙要求定位、焊接；

   4）植筋，灌注結構膠至飽滿密實；

   5）鋼構件表面外粘粗砂供粉刷使用，后期表面裝修水泥砂漿厚度不小于30mm；

   6）所有粘鋼構件應先焊接后灌膠。

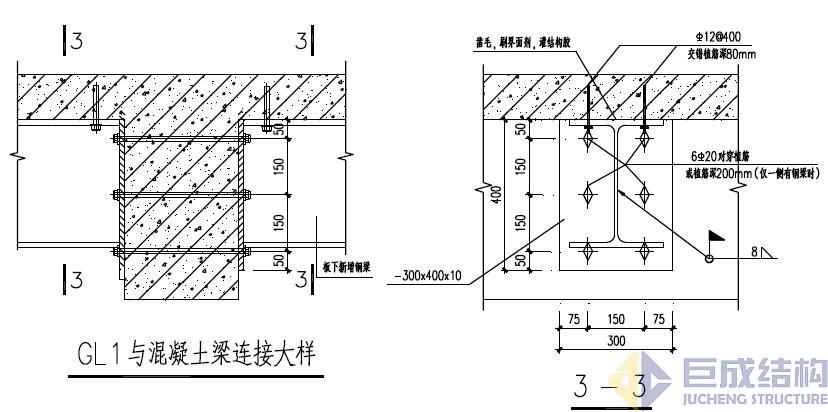

2、板底粘貼型鋼加固

  1）鑿除原結構表面粉刷層，并將表面清理干凈；

  2）在結構構件植筋位置處及鋼板預鉆孔；

  3）將處理好的型鋼按圖紙要求定位、焊接；

  4）植筋，灌注結構膠至飽滿密實；

  5）構件表面涂刷防腐、防銹處理。

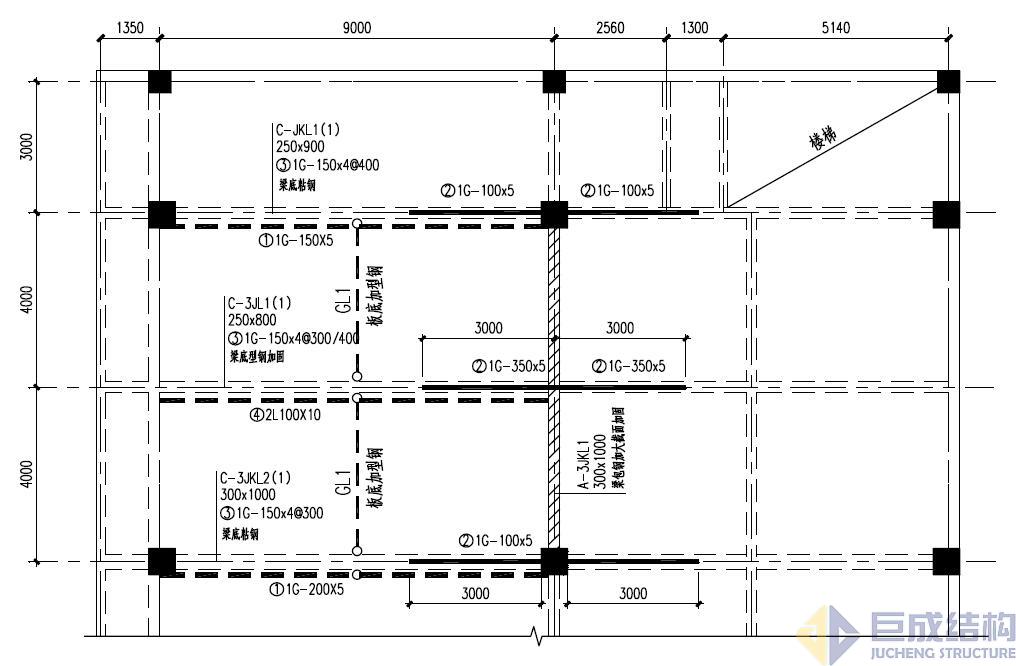

五、工程案例

瀘定公司施工圖 點擊下載
